漆包线的种类与标准

扁线电机与圆线电机的区别在于铜线的成形方式，扁线有利于电机槽满率的提升，一般圆线电机的槽满率为40%左右，而扁线电机的槽满率能达到60%以上。槽满率的提升意味着在空间不变的前提下，可以填充更多的铜线，产生更强的磁场强度，提升功率密度。

漆包线是绕组线的一个主要种类，它是在导体上涂上漆膜绝缘漆层的电线，因为在使用中常常绕制成线圈的形式，也称为绕组线。它分为漆包圆绕组线（图1）和漆包扁绕组线（图2）。

是由金属导体做导电内芯，外表涂覆高分子绝缘层，主要由这两部分组成；是电磁能转化为机械能、热能、声能、光能或是机械、热、化学、声、光等能量转化为电磁能的功能型材料。

主要用于电工器材中实现电磁能的转换，如电能转换动能、动能转换电能、电能转换为热能等，是工业电机（包括电动机和发电机）、变压器、电工仪表、电力及电子元器件、电动工具、家用电器、汽车电器等用来绕制电磁线圈的主要材料，随着我国新能源汽车的爆发式增长，对于漆包扁线的研发与投入也迎来了新的增长点。

漆包线行业目前正在改变传统的行业集中度低、低端产品普遍等问题，未来将逐步向高端漆包线，特种漆包线方向加大研发投入力度，在原材料端与我国制造业转型升级进行接轨与匹配，随着中国产业结构调整，将给漆包线行业带来新一轮的增长驱动力，同时产品质量、行业集中度也将进一步提高。

漆包线的种类

按导体形状分类：圆线、扁线、空心线

按绝缘材料分：缩醛漆包线，聚酯漆包线，聚氨酯漆包线，改性聚酯漆包线，聚酯亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺漆包线，聚酰亚胺漆包线

按线径规格分类：常规漆包线(直径0.6mm以上)、微细漆包线(直径0.6mm以下)

按绝缘漆品种分类：缩醛、聚酯、改性聚酯、聚酯亚胺、聚氨酯、聚酰亚胺、聚酯亚胺/聚酰胺酰亚胺、自粘、复合涂层

按耐热温度等级分类：120级(E)、130级(B)、155级(F)、180级(H)、200级(C)、240级

按用途分类：一般用途漆包线(普通线)、耐热漆包线、特种漆包线(耐电晕、耐冷媒、其他)

按导体材料分类：铜线、铝线、合金线

产品类别：直焊性聚氨酯漆包铜圆线QA(UEW)

等级：130(B)、155(F)、180(H)

特点：能直焊、易染色

产品类别：尼龙复合漆包线QA/N(UEW/N)

等级：130(B)、155(F)、180(H)

特点：耐磨性佳、弯曲性能好

产品类别：聚酯漆包铜圆线QZ(PEW)

等级：130(B)、155(F)

特点：耐刮性、耐溶剂性好

产品类别：聚酯亚胺漆包铜圆线QZY(EIW)

等级：180(H)

特点：稳定性、耐刮性、耐溶剂性好

产品类别：聚酯亚胺/聚酰胺酰亚胺复合漆包铜圆线Q(ZY/XY)(EI/AIW)

等级：200(C)、220(C)

特点：耐高、低温、耐冷冻剂，耐辐射，耐热冲击，化学性能优

产品类别：变频电机用抗电晕漆包铜圆线Q(ZY/XY)/200-BP

等级：200(C)

特点：耐高温、耐辐射、耐磨、耐电晕性能

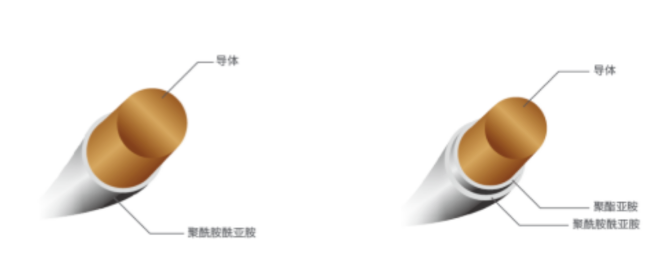

漆包线的结构分为导体与绝缘两部分，按导体材料可分为铜、铝、合金等，按导体形状也可以分为圆线、扁线、空心线等。按绝缘材料主要分为漆包线、绕包线、无机绝缘线，常见的漆包线用绝缘漆有缩醛类漆、聚酯类漆、聚酯亚胺类漆、聚氨酯类漆、聚酰胺类漆、聚酰胺亚胺类漆、芳族聚酰亚胺类漆、聚酰胺酰亚胺类漆。

为适应各个国家不同的国情，漆包线在不同国家都制定了不同的标准，在我国漆包圆线主要适用于GBT 6109-2008，漆包铜扁线适用于GBT 7095-2008，美国标准主要参考MW 1000-2003电磁线，日本标准参考JIS C 3202-1994,国际电工委员会则是IEC 60317。

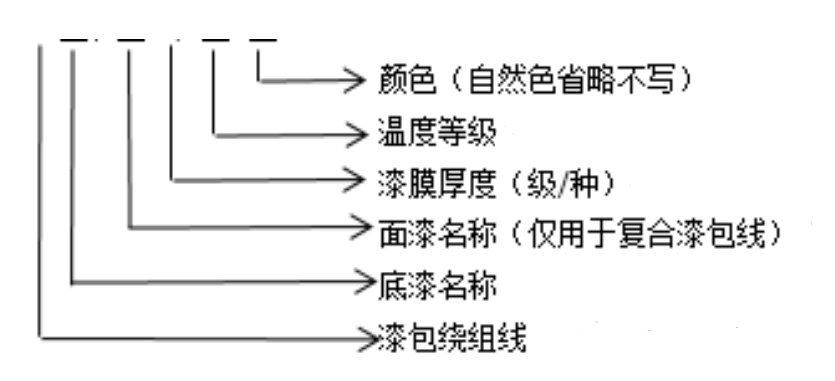

国标型号标识方法：

产品名称：由 “温度指数”+“绝缘漆层厚度”+“绝缘漆名称”+“漆包/纸包线等” 组成 ，如：QZY/XY-2/200  表示国标（GB)中底漆为聚酯亚胺，面漆为聚酰胺酰亚胺类漆，2级漆膜厚度温度等级为200的漆包圆线。

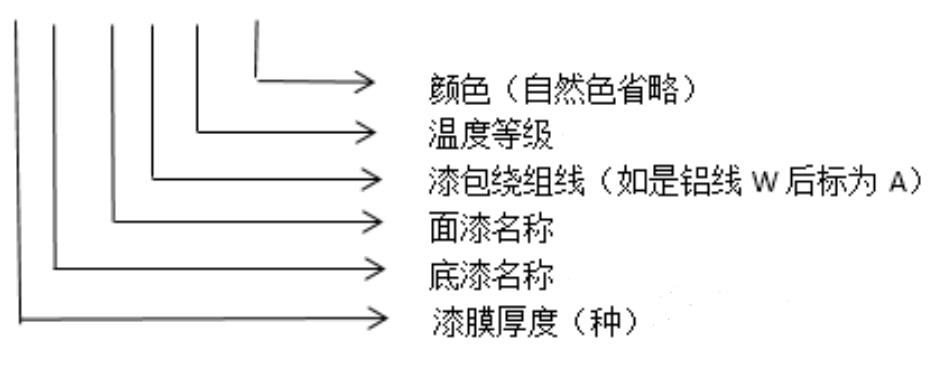

如：1EI/AIW/A/200 表示日本标准（JIS）中底漆为聚酯亚胺，面漆为聚酰胺酰亚胺1级漆膜厚度温度等级为200的铝线。

美国型号表示方法用特定的规范号表示漆膜种类和热级具体规范号则要翻阅MW 1000-2003标准，如MW 79-C表示热级为155的直焊性聚氨酯漆包铜圆线(薄漆膜、厚漆膜和加厚漆膜)。
